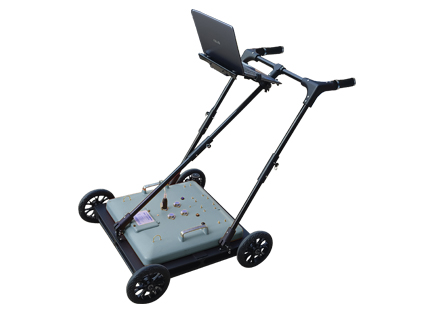

產品簡介 | Product Introduction
SL-GPR系列無線探地雷達，采用軟件控制的全數字化設計，是一款便攜式、智能化、高性能、全數字化地質雷達。通過發射天線向地下發射高頻電磁波，通過接收天線接收反射回地面的電磁波，根據接收到電磁波的波形、振幅強度和時間的變化特征推斷地下介質的空間位置、結構、形態和埋藏深度。
同時，該產品也增加了如軟件可調采樣、無線非接觸測量、 標準IEEE802.11通訊協議、GPR參數自動設定、無線數據傳輸、硬件及軟件濾波、時變增益、軟件延時等功能， 具有易于攜帶、操作簡單、數據質量好，采集效率高等優點。
世隆科技——全國少數具備二維、三維雷達和車載式探地雷達研發和生產能力的廠家
核心用途 | Main Application
工程地質勘查：地下地質隱患如河堤、壩基的管涌探測，巖溶、塌陷、地下空洞、破碎帶、礦山采空區探測等的信息，解決地質分層、地質與環境評價、建筑物質量檢測（檢測墻體裂縫、 空洞、鋼筋分布等），地基處理效果檢測等
地下隱蔽物、市政管線探測：地下管線分布情況；地下人防工程探測 ，樁基工程中障礙物探測，考古應用（利用地質雷達探測古 墓、古城墻、道路等遺址）
道路橋梁檢測：道路或橋梁選址過程中不良地質體調查，公路工程施工階段質量檢測，公路面層、基層、墊層、 路基各層位、公路軟弱層檢測，結構層厚度、裂縫、路基病害檢測、鋼筋定位、鋼絞線定位，混凝土病害檢測
隧道檢測：用于隧道超前預報、隧道工程質量檢測(隧道初襯、支護的厚度和二次襯砌的厚度、鋼筋分布和仰拱質量檢測等)
SL-GPR無線探地雷達通過了國家光電子信息產品質檢中心極其嚴苛的電磁輻射檢測，并獲得了相關電磁輻射CMA認證。

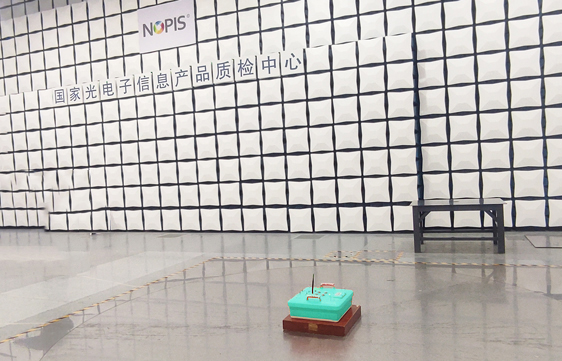

國家光電子信息產品質檢中心十米法電波暗室電磁輻射檢測現場
符合規范 | Compliance With Specifications
《公路工程物探規程》JTG/T C22-2009
《公路工程物探規程》JTG/T C22-2009
《水下工程物探規程》DB34/T 2209-2014
《公路斷面探傷機結構層厚度探地雷達》JT/T 940-2014
《水電水利工程物探規程》DL/T 5010-2005
《水電水利工程物探規程》DL/T 5010-2005
《電力工程物探技術規程》DL/T 5159-2012
產品特點 | Product features

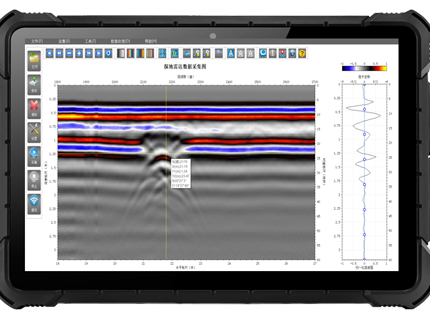

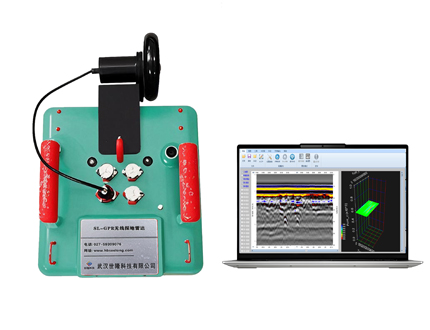

1、一體化設計：主機與天線一體化，通用型筆記本電腦/平板/手機控制采集
2、無線傳輸技術：采用數字信號與天線傳輸，抗干擾能力強，數據信噪比高
3、兼容性好：支持多種外置 GPS/RTK，為雷達數據增加地理坐標信息
4、探測精度高：定位準確，分辨率可達1mm
5、雙語采集系統：中英雙語采集系統，滿足國際化人員操作使用
6、環境適應性強：防水、防塵、防震、性能穩定可靠，結實耐用

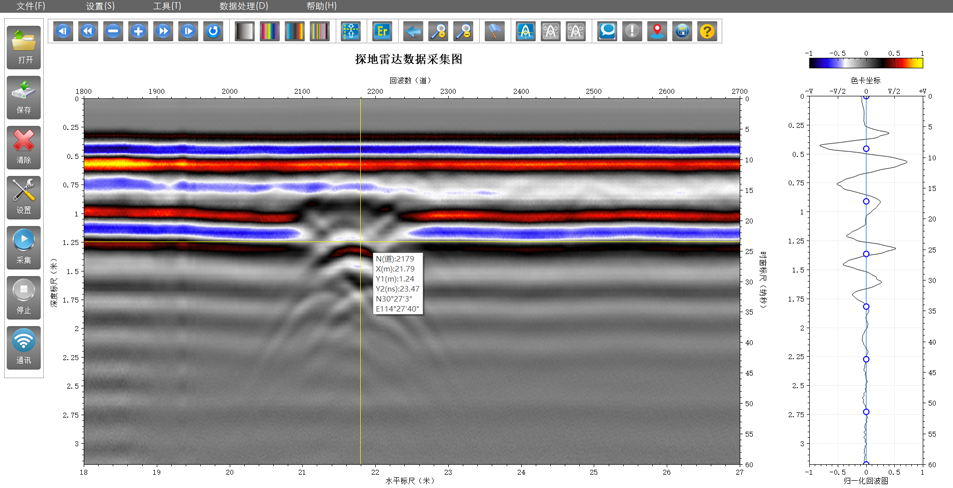

采集軟件
軟件特點 | Software Features
1、操作簡單，上手快，可運行于Windows/Android系統/鴻蒙HarmonyOS系統等多種平臺；
2、可動態調試雷達波形參數，如：時窗、信號位置、采樣點數等；
3、多種觸發模式:點測、距離測量、時間連續、GPS步進觸發；
4、實時濾波、疊加去噪聲、自動增益調整、數據實時存儲和打印輸出；
5、軟件全新升級，開放式接口設計，支持二次開發

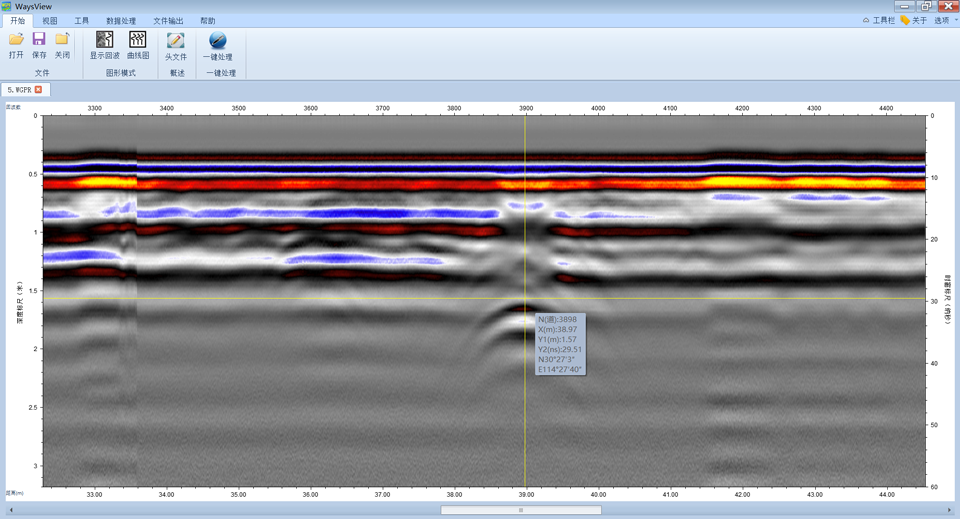

探地雷達數據處理分析系統：
?SL-GPR無線探地雷達專用數據處理分析軟件系統，界面簡約美觀，清晰度高，人機交互性好，操作簡單，并提供多種個性化風格界面供使用者選擇，該軟件實現了諸如：信號濾波、增益調節、背景去除、Laplace濾波、層位追蹤、距離歸一化、數據偏移等一般地質雷達數據分析的常規處理功能，同時為了方便用戶快速上手，提供數據處理的—般流程，用戶可根據流程進行操作，可輕松完成數據處理，并生成處理結果，操作簡單易學。
主要產品系列及雷達天線頻率：
|
天線類型 |
天線主頻 |
探測深度 |
主要應用 |
|
一 體 式 屏 蔽 天 線 |
2.0GHz |
0-0.35m |
混凝土、鋼筋、橋梁缺陷檢測 |
|
1.6GHz |
0-0.5m |
公路面層、混凝土、鋼筋、橋梁缺陷檢測 |
|
|
900MHz |
0-0.8m |
||
|
600MHz |
0-1m |
工程、市政管線、隧道襯砌檢測 |
|
|
400MHz |
0-5m |
||
|
200MHz |
0-10m |
淺層、工程、市政管線、環境勘查 |
|
|
100MHz |
0-30m |
淺層環境、地質、水文觀察、隧道超前預報 |
|
|
非屏蔽 天線 |
100MHz |
0-30m |
|
|
50MHz |
5-50m |

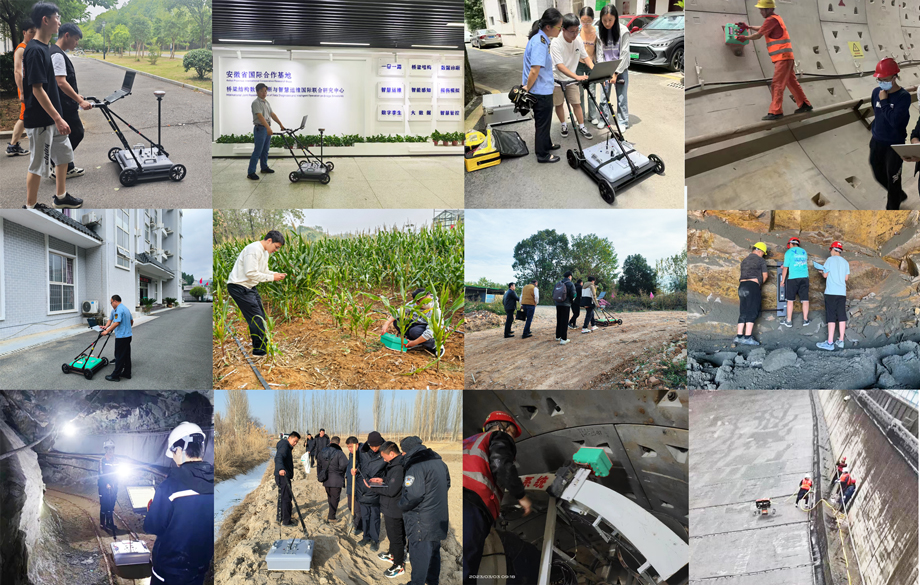

應用案例 | Application Cases
證書 | Pstent Certificate
